微劑量X射線人體安全檢查設備測試體

人體安檢設備測試，專業制造商：廊坊玉雙儀器設備有限公司

產品名稱?：人體安全檢查模體

參考標準?：GB15208.4-2018

生產廠家?：廊坊玉雙儀器設備有限公司

產品用途?：用于微劑量X射線人體安全檢查設備的性能測試與校準，模擬人體形態，完成各項關鍵性能指標的檢測。

整體結構?

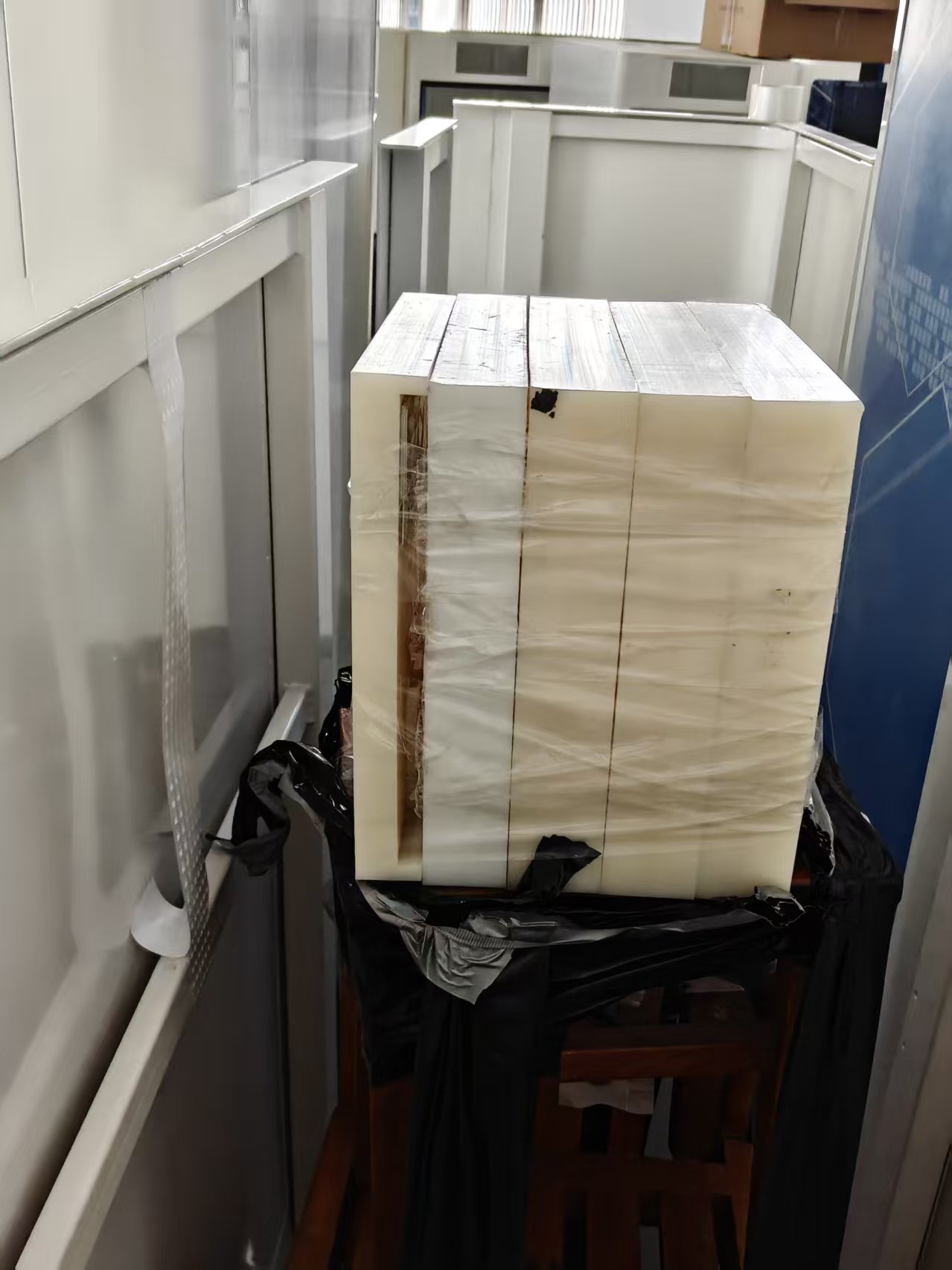

測試體由?模體?和?測試卡?兩部分組成，整體組合后尺寸為 ?300mm（寬）× 300mm（高）× 240mm（厚）?。

1. 模體部分?

材料?：高密度聚乙烯（HDPE），密度為 ?0.95g/cm3 ± 0.05g/cm3?。

組成?：由四塊HDPE板組成，單板尺寸均為300mm × 300mm，厚度分別為：

50mm厚板：1塊

55mm厚板：3塊

組合尺寸?：300mm × 300mm × 215mm（寬×高×厚）。

2. 測試卡部分?

共包含五塊測試卡，均采用HDPE背板/蓋板（密度同上）。

① 空氣背景材料探測力測試卡（1塊）?

結構?：由背板和兩種材料的梳狀測試物組成。

梳狀測試物規格?：

HDPE梳齒?：齒厚度分別為1.2mm、2.0mm、3.0mm、5.0mm、7.0mm。

不銹鋼（SST-304）梳齒?：齒厚度分別為0.8mm、1.6mm、3.2mm。

所有梳齒?齒長25mm，齒寬25mm，齒間隔25mm?。

背板尺寸?：300mm × 300mm × 25mm。

固定方式?：使用2顆M5×12不銹鋼十字槽盤頭螺釘固定。

② 人體背景材料探測力測試卡1（1塊）?

結構?：背板上固定四個HDPE圓片測試物。

圓片規格?：直徑60mm，中心距120mm，厚度分別為 ?1.5mm、3mm、5mm、7mm?。

背板尺寸?：300mm × 300mm × 25mm。

③ 人體背景材料探測力測試卡2（1塊）?

結構?：與測試卡1類似，固定四個HDPE圓片。

圓片厚度?：分別為 ?7mm、10mm、14mm、20mm?。

背板尺寸?：300mm × 300mm × 25mm。

④ 體線分辨力測試卡（1塊）?

結構?：由背板、九個直徑不同的銅線圈測試物和透明HDPE蓋板組成。

銅線圈規格?：

線圈直徑：50mm

銅線線徑（共九種）：?0.812mm、0.644mm、0.511mm、0.405mm、0.321mm、0.255mm、0.202mm、0.160mm、0.127mm?。

背板尺寸?：300mm × 300mm × 25mm。

蓋板?：透明HDPE，厚度1.5mm，用螺栓固定。

⑤ 體空間分辨力測試卡（1塊）?

結構?：由背板、十四組直徑不同的鋼球測試物和透明HDPE蓋板組成。

鋼球測試物規格?：

每組五個鋼球呈正五邊形分布，相鄰球心距等于球體直徑。

鋼球直徑（共十四種）：?1mm、1.2mm、1.5mm、2mm、2.5mm、3mm、4mm、5mm、6mm、7mm、8mm、10mm、12mm、14mm?。

鋼球材料：碳鋼Q235（符合GB/T 308.1-2013），球體與球洞尺寸公差 ?≤ ±0.1mm?。

背板尺寸?：300mm × 300mm × 25mm，鋼球上表面與背板齊平。

蓋板?：透明HDPE，厚度1.5mm，用螺栓固定。

技術公差要求?

長度單位?：毫米（mm）

尺寸公差?：

數值為整數或一位小數時：?±0.3mm?

數值為兩位小數時：?±0.15mm?

角度公差?：?±0.5°?

產品清單總結?

表格

部件 名稱 數量 備注

1 空氣背景材料探測力測試卡 1塊 含HDPE及不銹鋼梳齒

2 人體背景材料探測力測試卡1 1塊 圓片厚度1.5/3/5/7mm

3 人體背景材料探測力測試卡2 1塊 圓片厚度7/10/14/20mm

4 體線分辨力測試卡 1塊 含九種線徑銅線圈

5 體空間分辨力測試卡 1塊 含十四組直徑鋼球

6 模體（50mm厚） 1塊 HDPE板

7 模體（55mm厚） 3塊 HDPE板

應用場景?

本測試體專用于依據?GB15208.4-2018?標準對?微劑量X射線人體安全檢查設備?進行：

出廠驗收?

定期校準?

性能質量控制?

材料探測力、線分辨力、空間分辨力等關鍵指標測試?

該產品是確保人體安檢設備成像清晰度、材料識別能力及輻射安全性的?標準計量工具?。
