WS667-2019機械臂放療模體1

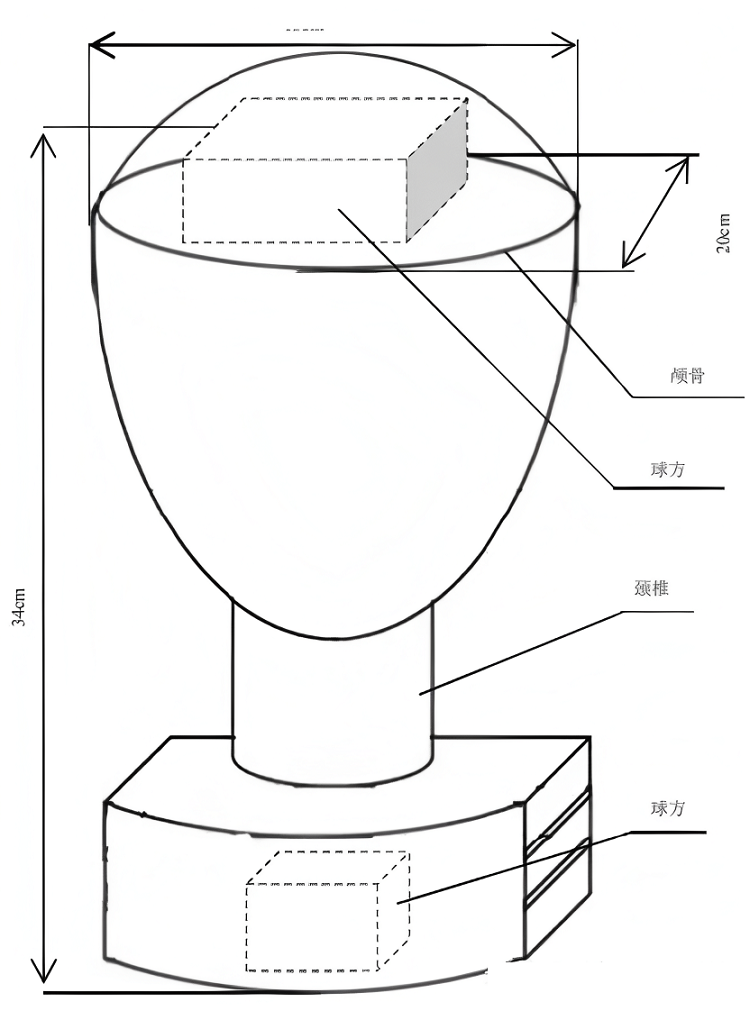

頭部和頸部模體的材料和結構

頭部和頸部模體由組織等效材料(如軟組織等效材料、骨骼等效材料等) 構成，內嵌多枚金標。金標之間的距離大于20 mm ，每三顆金標形成

的三角形角度大于15° ，在兩側45°視野中無重疊。模體的顱內及頸部可放置球方，用于測量追蹤偏差。模體的總高度約為34 cm，頭顱橫斷

面長度約為20 cm ，寬度約為15 cm。模體的外形及結構見圖

WS667-2019頭部和頸部模體

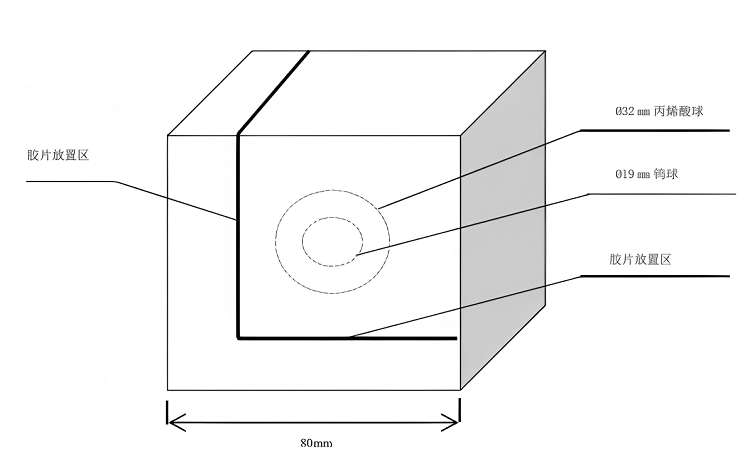

自動質量保證偏差檢測模體(AQA模體)的材料和結構

AQA模體由聚苯乙烯、丙烯酸和鎢等材料構成，內嵌多枚金標。金標之間的距離大于

20 mm，每三顆金標形成的三角形角度大于15°，在兩側45°視野中無重疊。模體的正方體結構件內有免沖洗膠片的放置區域。聚苯乙烯

正方體結構件邊長80 mm，內含1個直徑為32 mm的丙烯酸球和1個直徑為19 mm的鎢球。

模體的外形及結構見圖

AQA模體

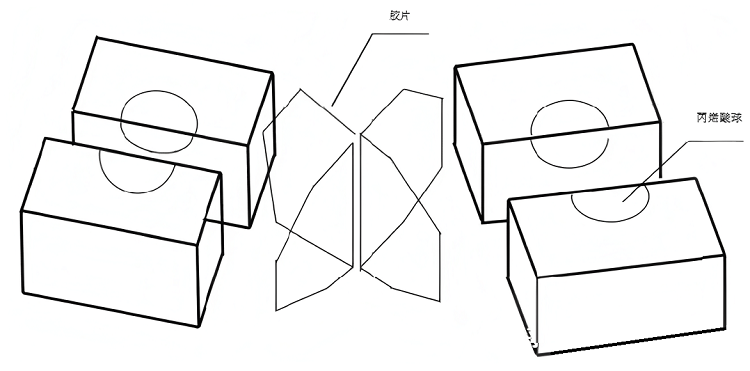

球方的材料和結構

球方由聚苯乙烯、丙烯酸等材料構成；它是一個方形模體，內含丙烯酸球，該球體在測量中代表照射靶區。球體中可放置測量膠片。

根據球方嵌入的模體 (例如頭部與頸部模體、圓頂模體等) 不同，球方的尺寸不同。

球方的外形及結構見圖

球方模體

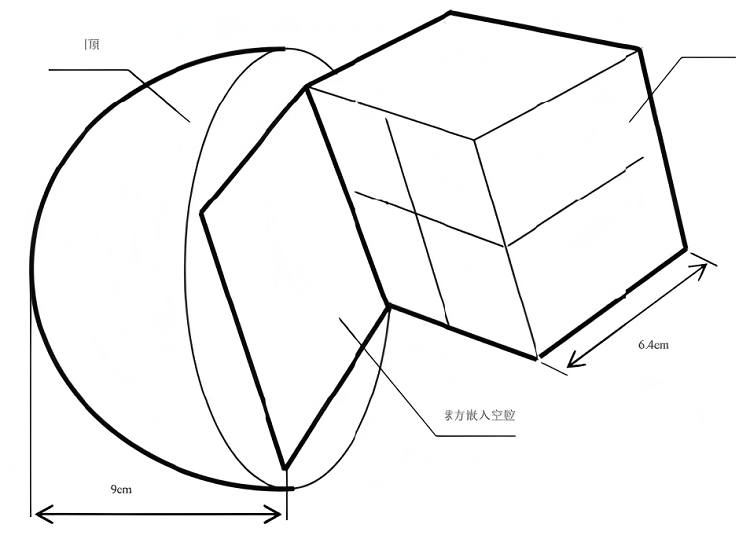

圓頂模體的材料及結構

圓頂模體由聚苯乙烯材料構成。它是一個半球形模體，直徑約10 cm、高度約9 cm ，內含一個邊長約為6.4 cm的球方，球方中可放置測量膠

片。

模體的外形及結構見圖

圓頂模體

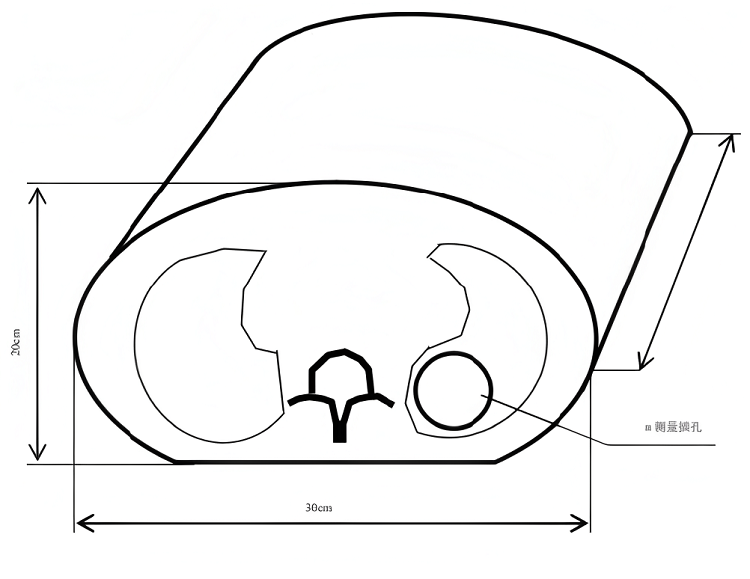

胸部模體的材料及結構

胸部模體由組織等效材料 (如軟組織等效材料、肺組織等效材料等) 構成，長度約 18 cm，寬度約 30 cm，高度約 20 cm。測量插件直徑

約6.5 cm ，內嵌球方，球方中可放置測量膠片。模體的外形及結構見圖

胸部模體
